Prinsip Desain Struk Termal untuk Epson TM-T82

Struk adalah satu-satunya antarmuka yang benar-benar dipegang sebagian besar pelanggan toko kecil. Ia juga antarmuka paling terbatas yang pernah saya desain: tanpa warna, tanpa abu-abu, tanpa huruf proporsional, satu kolom selebar 72 milimeter, dan permukaan cetak yang mulai memudar begitu keluar dari printer. Semua yang membuat tipografi web menyenangkan tidak tersedia di sini.

Yang tersisa adalah sekumpulan kecil kendali fisik dan banyak disiplin. Ini prinsip-prinsip yang saya dapatkan setelah mendesain ulang struk yang sama sekitar lima belas kali di atas TM-T82, dan setelah melihat kasir serta pelanggan benar-benar memakai kertasnya.

Medianya yang menentukan desainnya

Tiga sifat thermal line printing membentuk setiap keputusan berikutnya, dan tak satu pun bisa dinegosiasikan lewat perangkat lunak.

• Sebuah titik hanya menyala atau mati. Tidak ada anti-aliasing dan tidak ada abu-abu. Apa pun yang bergantung pada perbedaan ketebalan halus — catatan kaki tipis, garis rambut — akan tercetak hitam pekat atau tidak tercetak sama sekali.
• Grid-nya tetap. Font A menempati 12 kali 24 titik dan menghasilkan 48 kolom pada kertas 80 mm; Font B berukuran 9 kali 17 titik dan menghasilkan 64 kolom. Pada gulungan 58 mm yang dipakai printer mobile, Font A yang sama hanya memberi sekitar 32 kolom. Tata letak Anda adalah hitungan karakter, bukan ukuran piksel.
• Gambarnya adalah reaksi kimia, bukan pigmen. Kepala cetak memanaskan lapisan yang lalu menghitam, jadi kontras bergantung pada mutu kertas, suhu kepala, dan kecepatan cetak. Aliran byte yang persis sama terlihat jelas berbeda di gulungan premium dan di gulungan termurah di pasar.

Begitu Anda menerima ketiga hal ini, pertanyaan desainnya berhenti menjadi apa yang bagus di layar dan berubah menjadi apa yang tetap terbaca setelah kertasnya seminggu di dalam dompet.

Empat kendali penekanan dan harganya masing-masing

ESC/POS memberi beberapa cara membuat teks menonjol. Semuanya tidak saling menggantikan — masing-masing mengorbankan sesuatu, dan memahami apa yang dikorbankan itulah pembeda antara struk yang enak dibaca dan struk yang sekadar berisik.

Aturan kerja saya: satu struk boleh memakai paling banyak tiga dari kendali ini. Lebih dari itu pembaca kehilangan urutan prioritasnya, dan struk terbaca sebagai kebisingan yang kebetulan ada huruf besarnya.

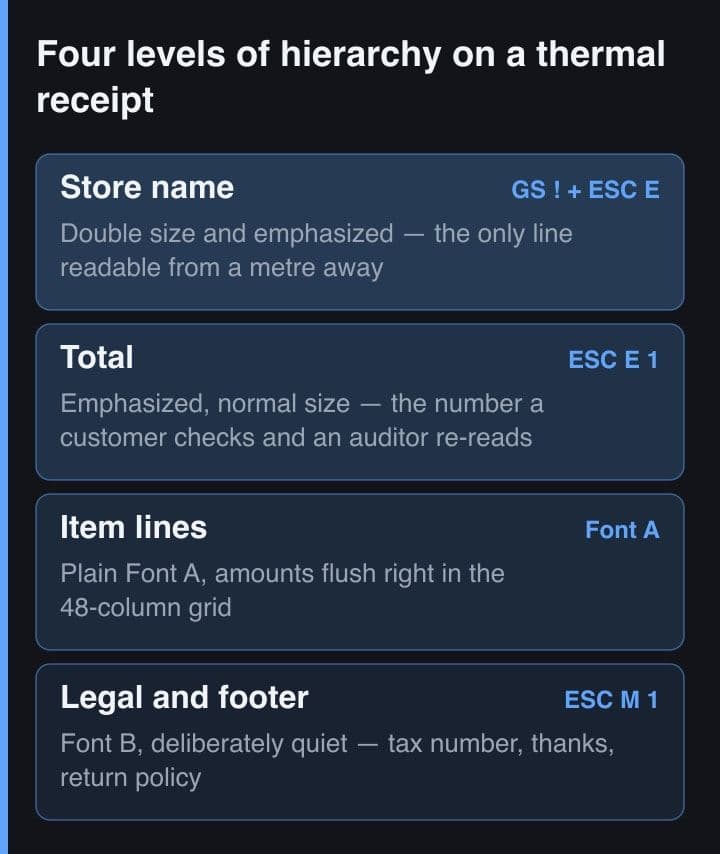

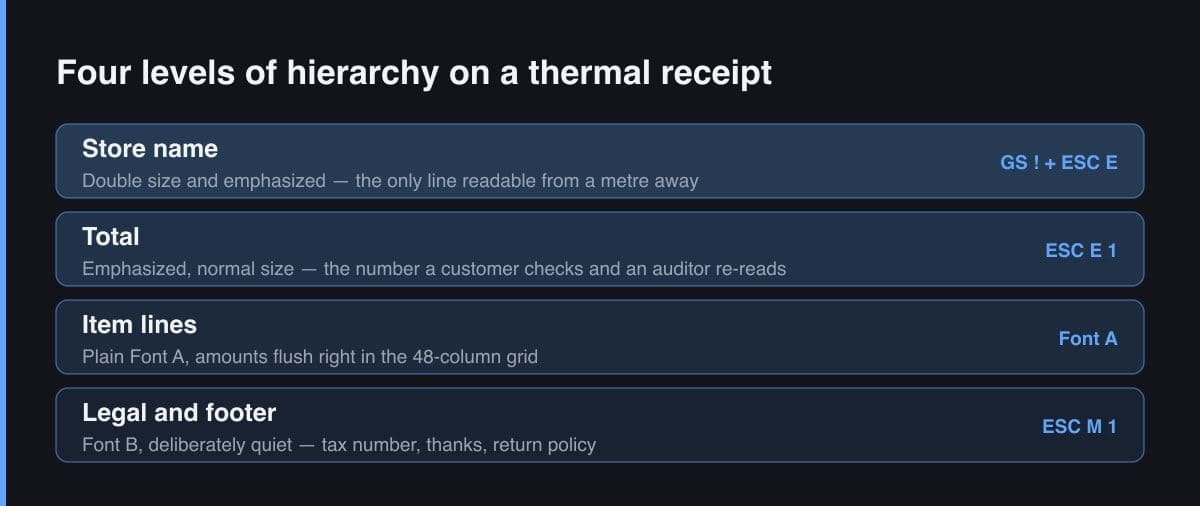

Empat tingkat hierarki, tidak lebih

Tipografi cetak menawarkan puluhan tingkat. Struk hanya sanggup empat, dan memaksakan tingkat kelima justru melemahkan empat lainnya. Ini tangga yang saya pakai, langsung ditulis sebagai perintah yang menghasilkannya.

Level 1  store name        GS ! 0x11 + ESC E 1   double size, emphasized
Level 2  section label      ESC E 1               normal size, emphasized
Level 3  item lines         Font A, plain         the body text of a receipt
Level 4  legal / footer     ESC M 1 (Font B)      smaller, deliberately quiet

TOKO SUMBER REJEKI          <- level 1, the only double-size line
Jl. Diponegoro 12                level 4
2026-08-18 14:32  Kasir: Rina    level 4
------------------------------------------------
Kopi Susu Gula Aren               2 x 25.000
                                      50.000    <- level 3
Roti Bakar Coklat                 1 x 18.000
                                      18.000
------------------------------------------------
TOTAL                                 68.000    <- level 2, emphasized
TUNAI                                100.000
KEMBALI                               32.000
------------------------------------------------
      Terima kasih atas kunjungan Anda           level 4

Disiplin pentingnya: tingkat 2 muncul tepat satu atau dua kali per struk. Kalau subtotal, baris pajak, total, dan kembalian semuanya dicetak tebal, maka tidak ada satu pun yang tertekankan, dan pelanggan memindai seluruh blok mencari angka yang mereka butuhkan.

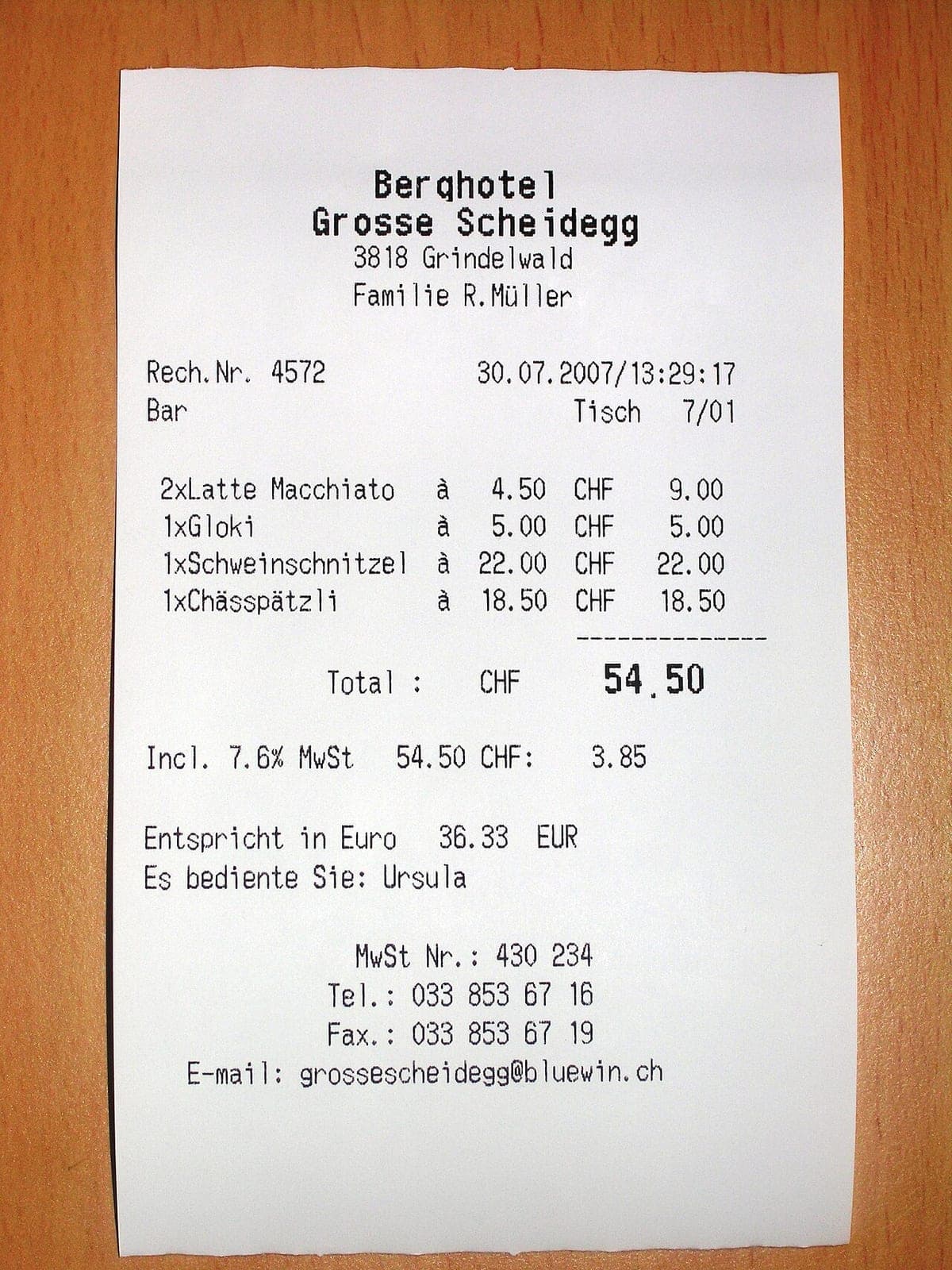

Mengapa cetak tebal adalah kebutuhan fungsional, bukan selera

Di layar Anda bisa mengatur warna, ketebalan, dan ukuran secara terpisah. Di kertas termal, emphasized print adalah satu-satunya kendali yang langsung menambah jumlah lapisan yang dihitamkan per karakter — artinya satu-satunya kendali yang membeli ketahanan terhadap pemudaran, kertas lemah, dan kepala cetak yang aus.

• Tebalkan totalnya. Itu satu baris yang dibaca ulang setelah kertas menua, difoto untuk klaim pengeluaran, atau diteliti di gudang yang remang.
• Tebalkan nama toko dan pakai ukuran ganda. Itulah yang membuat struk dikenali ketika ia menjadi satu dari tiga puluh lembar di dalam kardus saat musim pajak.
• Jangan pernah menebalkan teks badan. Menebalkan setiap baris item menambah waktu cetak di setiap transaksi dan menghapus kontras yang tadinya membuat total mudah ditemukan.
• Pakai double-strike hanya sebagai obat. Kalau satu toko melaporkan struk pucat, mengaktifkan double-strike pada baris total adalah perbaikan dua byte yang membeli waktu berbulan-bulan sebelum kepala cetak atau pemasok kertas harus diganti.

Ada alasan kedua untuk berhemat yang hanya muncul di printer bertenaga baterai: menghitamkan lebih banyak titik menarik lebih banyak arus. Tata letak yang penuh teks tebal dan blok hitam terbukti memperpendek satu shift printer mobile.

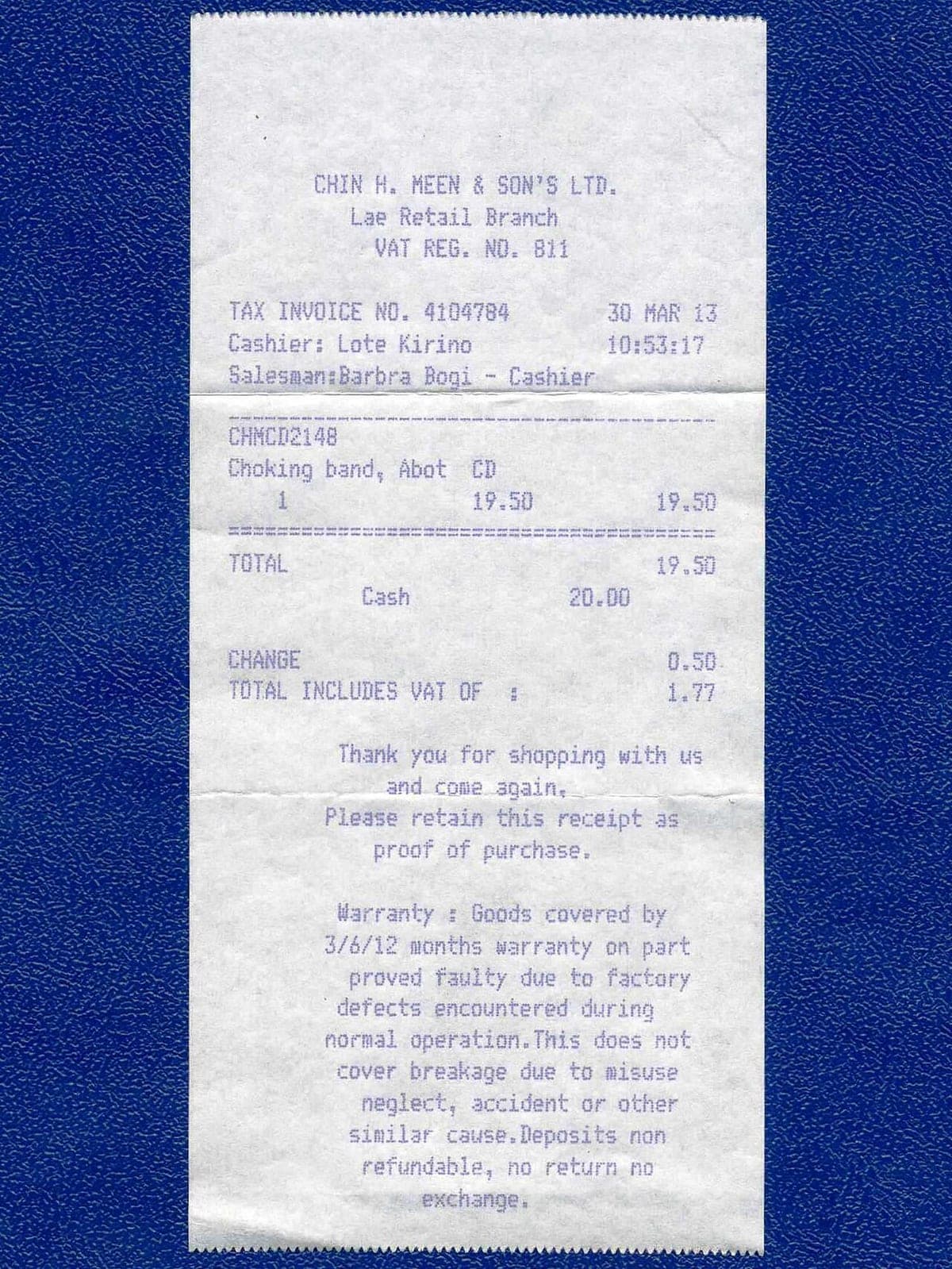

Mendesain dokumen yang sedang memudar

Kertas termal tidak memakai tinta. Area gelapnya adalah reaksi kimia pada lapisan, dan lapisan itu tetap reaktif: sinar matahari, dasbor mobil yang panas, minyak dari struk di saku belakang, dan gesekan biasa semuanya terus mendorong reaksi tersebut. Struk yang tajam hari ini bisa tidak terbaca dalam satu bulan musim panas, dan panduan penyimpanan gulungan termal memang berbicara soal rentang suhu dan kelembapan, bukan soal printernya.

Implikasi desainnya konkret. Asumsikan sebagian hilang, lalu pastikan 20 persen yang bertahan adalah bagian yang penting: identitas toko, tanggal, nomor transaksi, dan total. Teks kecil boleh memudar tanpa akibat; total yang memudar berarti sengketa. Kalau pelanggan butuh salinan yang awet — garansi, klaim perusahaan — cetak URL pendek atau kode QR yang mengarah ke struk digital alih-alih berpura-pura kertasnya akan bertahan.

Ruang kosong, feed, dan pemotongan

Ruang vertikal di struk memakan biaya dan waktu dengan cara yang tidak pernah terjadi di layar: pada 203 dpi, satu baris kosong Font A kira-kira tiga milimeter kertas, dan toko dengan delapan ratus transaksi per hari membayar setiap milimeternya.

• Pakai tepat satu baris kosong antar blok logis, jangan dua. Mata sudah membaca jeda pertama; jeda kedua hanya membeli pemborosan kertas.
• Lakukan feed sebelum memotong, bukan sebelum mencetak. Jarak antara kepala cetak dan pisau adalah alasan perintah potong punya varian ber-feed, dan salah di sini akan membelah baris terakhir.
• Akhiri dengan feed sekecil mungkin yang masih memungkinkan tangan menjepit struk. Tiga sampai empat baris biasanya cukup; enam baris adalah kebiasaan warisan perangkat lama.

Checklist desain struk

Sebelum merilis sebuah tata letak, saya menjalankan lima pemeriksaan. Semuanya butuh sepuluh menit dan hampir selalu menangkap sesuatu.

1. Cetak di kertas termurah yang benar-benar dibeli toko, bukan gulungan contoh bawaan kotak.
2. Hitung jumlah kolom dari nama produk terpanjang yang mungkin ditambah nominal terbesar yang mungkin, lalu pastikan keduanya muat dalam 48 kolom beserta satu spasi pemisah.
3. Baca struk dari jarak satu meter dan pastikan hanya nama toko dan total yang bisa Anda kenali.
4. Tinggalkan satu lembar di ambang jendela yang terkena matahari selama seminggu lalu baca lagi. Uji tunggal ini mengubah lebih banyak tata letak saya daripada panduan gaya mana pun.
5. Serahkan ke kasir yang akan memakainya delapan ratus kali dan tanyakan bagian mana yang mereka harap lebih besar. Mereka akan langsung menjawab.

Desain struk adalah desain dalam keterbatasan. Tidak ada warna untuk bersembunyi dan tidak ada font untuk ditukar, jadi seluruh keahliannya adalah memutuskan dua atau tiga baris mana yang pantas mendapat keluaran tergelap printer dan membiarkan sisanya tetap tenang. Begitu urutan itu benar, struk monospace 48 kolom terbaca lebih baik daripada kebanyakan dasbor.
